اجرای کانال اسپیرال



کانال اسپیرال از بهم تنیدگی یک تسمه ممتد ورقی ازجنس گالوانیزه،استیل و آلومینیوم به صورت اتصال درز مورب ساخته می‌شود.

سطح صاف این درز باعث می‌شود جریان هوا در داخل کانال با کمترین اصطکاک مواجه شود و بیشترین دبی و بازدهی درجریان انتقال هوابه عمل اید.

این درزهای مورب گردبدون قطع شدن باعث هوابندی کامل کانال سپیرال می‌شود و از هرگونه نشتی و افت فشار ممانعت می‌کند.

کاربرد کانال اسپیرال

گروه فنی و مهندسی تهویه صنعت برتر ا دستگاه‌های روز دنیا اقدام به تولید کانال‌های گرد اسپیرال می‌کند
امکان تولید کانال‌های اسپیرال در سایزها وقطرهای دلخواه وجود دارد.
دیگر کاربردهای کانال اسپیرال
-تهویه مطبوع کارخانجات و سوله‌ها
-هودهای صنعتی
-تخلیه دود پارکینگ
-سیستم های انتقال مواد

مزایای کانال اسپیرال

مزیت کانال‌های اسپیرال نسبت به کانال‌های چهارگوش مستطیلی
کانال‌های اسپیرال برای سیستم‌های تهویه پرفشار گزینه مناسبی است زیرا طراحی آنها اصطکاک کمتری ایجاد می‌کند و و هوا راحت‌تر در سراسر ساختمان جریان پیدا می‌کند.
در سیستم‌های پرفشار کانال‌های چهارگوش با جریان هوای داخلی اغتشاش ایجاد می‌کندو مناسب نیستند و باعث خسارت‌های زیادی می‌شوند.
در کانال‌های اسپیرال میزان افت فشار کاهش می‌یابد و پرتاب باد بیشتری در دریچه خواهیم داشت و همچنین صدای کمتری ایجاد می‌کند. در صورتی که کانال چهارگوش مستطیلی از میزان ورق مصرفی بیشتری نسبت به کانال گرد دارد.

۱-تولید کانال اسپیرال در طول‌ها و سایزهای دلخواه
۲-استحکام بیشتر در مقایسه با کانال گرد به جهت دارا بودن درز طولی کمتر
۳-ایجاد افت فشار کمتر نسبت به کانال چهارگوش
۴-تقسیم هوای صحیح
۵-امکان تولید تا قطر ۱۶۰ سانتی متر
۶-زیبای ظاهری با وجود طراحی مدرن در اجرای اکسپوز
۷-تولید کانال با متریال متفاوت آلومینومی مناطق مرطوب کانال اسپیرال استیل برای محیط‌های بهداشتی

اتصالات

جهت اجرا و نصب کانال اسپیرال بر اساس نقشه‌های مربوطه تغییر لاین و تغییر قطر کانال و ایجاد تیکاف و تقسیم هوا در مسیر کانال امری ضروری است.
جهت اجرای کانال از قطعاتی چون انواع زانو. سه راهی،چهارراهی، تبدیل و شلوار و در پوشاک با اتصالاتی مثل فلنج. رابط. گسکت به لاین اصلی کانال متصل می‌شوند استفاده می‌شود.

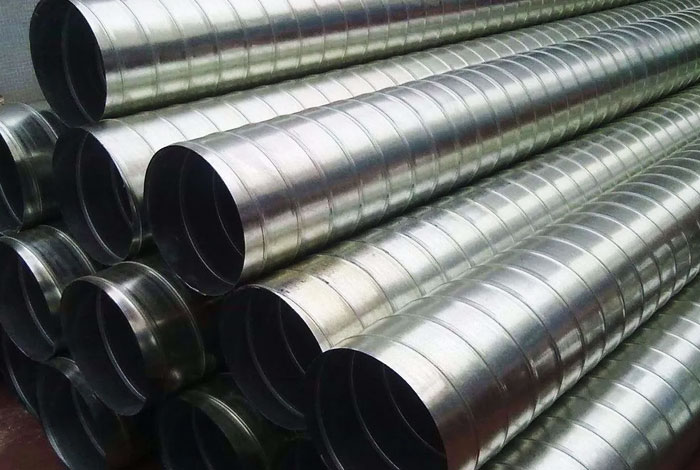

راسته یک عکس از راسته کانال اسپیرال انتخاب کنیم
توضیح: جهت انتقال هوای کانال اسپیرا در زاویه صفر درجه استفاده می‌شود

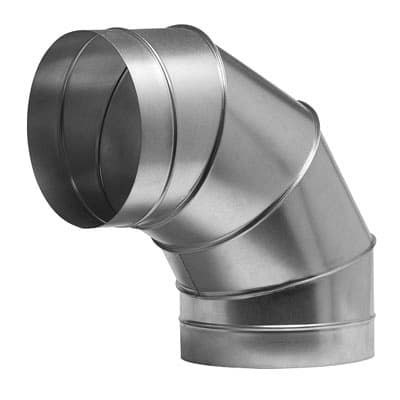

زانو ۹۰ درجه

توضیح: زانو جهت انتقال هوای کانال اسپیرال در زاویه ۹۰ درجه و یا غیر ۹۰ درجه نیاز به گردش دارد استفاده می‌شود

سه راهی:یه شکل

توضیح: تغییر مسیر و تقسیم هوای داخل کانال اسپیرال از یک لاین به دو لاین

سه راهی شلواره یه عکس

برای هدایت هوای داخل لوله اصلی به دو مسیر مجزا و هم قطر از سه راهی شلوار استفاده می‌گردد

چهارراهی:یک عکس

برای هدایت هوای داخل کانال اسپیرال به سه مسیر مجزا از چهارراه کانال اسپینار استفاده می‌شود

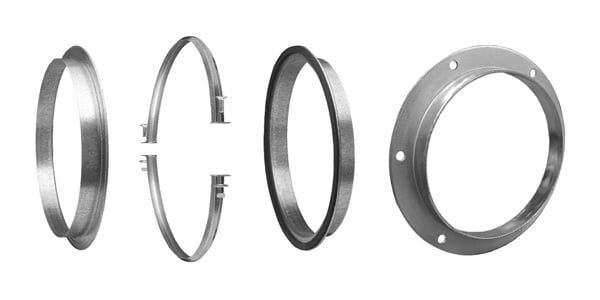

فلنج یک عکس

در این روش به علت بالا بودن قطر کانال که امکان استفاده از اتصالات اورلپ وجود ندارد جهت استحکام بیشتر از فلنج استفاده می‌شود
